Назначение

Для сбора статистики по IP-трафику в АСР «Гидра» существует специализированный агент — HCD (Hydra Collector Daemon). Этот агент принимает статистику по трафику от различных источников, преобразует её во внутренний формат и передаёт в ядро АСР для тарификации.

Поддерживаемые источники данных

  • Агрегатор NetFlow v5 / sFlow pmacct. Для агрегации статистики, поступающей по протоколу NetFlow, используется входящий в состав pmacct демон nfacctd, а для агрегации статистики, поступающей по протоколу sFlow — sfacctd.
  • Другие источники (текстовый формат, описанный в разделе Формат данных для передачи статистики).

Установка pmacct и HCD

В случае, когда статистика поступает не по протоколам NetFlow и sFlow, pmacct устанавливать и настраивать не требуется.

  1. Установка агента HCD достаточно проста и описана во вложенной статье.

  2. Установка pmacct:

     user@server:~$ sudo aptitude update         \\
                    sudo aptitude install pmacct

Настройка nfacctd

Отредактируйте файл /etc/pmacct/nfacctd.conf, заменив его содержимое следующей конфигурацией:

daemonize: true
pidfile: /var/run/hydra/hcd/nfacctd.pid
logfile: /var/log/hydra/hcd/nfacctd.log

nfacctd_ip: 127.0.0.1
nfacctd_port: 9992

aggregate[agg-ba]: src_net,src_mask,dst_host
aggregate[agg-ab]: src_host,dst_net,dst_mask

aggregate_filter[agg-ab]: src net 1.2.3.4/17 or src net 5.6.7.8/19
aggregate_filter[agg-ba]: dst net 1.2.3.4/17 or dst net 5.6.7.8/19

plugins: memory[agg-ba], memory[agg-ab]

imt_path[agg-ba]: /var/run/hydra/hcd/ipacc-agg-ba.pipe
imt_path[agg-ab]: /var/run/hydra/hcd/ipacc-agg-ab.pipe

networks_file: /etc/pmacct/networks.lst

refresh_maps: true
plugin_buffer_size: 50240
plugin_pipe_size: 50240000
imt_buckets: 65537
imt_mem_pools_size: 1024000

Здесь самыми важными являются параметры nfacctd_ip и nfacctd_port, в которых нужно указать IP-адрес (рекомендуется использовать внешний адрес вместо localhost) и номер UDP-порта, на который поступают пакеты NetFlow. Значения прочих настроек, как правило, можно оставить по умолчанию.

Название агрегатора, которое пишется в квадратных скобках, если убрать из него -ab (признак исходящего трафика) или -ba (признак входящего трафика), должно совпадать с кодом агрегатора в АСР «Гидра». Стандартным названием агрегатора, начиная с версии АСР «Гидра» 2.1.15, является agg.

Параметр aggregate_filter нужен для того, чтобы отфильтровать среди всех входящих NetFlow-пакетов только нужные, а также для разделения входящего (ba) и исходящего (ab) трафика. Подсети в фильтрах нужно задавать те, в которых находятся абоненты. В приведённой выше конфигурации это подсети 1.2.3.4/17 и 5.6.7.8/19. Синтаксис фильтра стандартный из библиотеки libpcap (используется в tcpdump, wireshark и т. д.). Обычно фильтр для исходящего трафика выглядит следующим образом (см. пример конфига выше):

aggregate_filter[agg-ab]: src net X or src net Y ... or src net Z

Фильтр для входящего трафика выглядит аналогично, только вместо конструкций ... or src net ... используется ... or dst net ....

Файл /etc/pmacct/networks.lst необходим для указания подсетей, используемых при агрегации:

! Список используемых подсетей (включая серые)
1.2.3.4/17
5.6.7.8/19

В этом файле необходимо вручную прописать список всех подсетей провайдера в CIDR-нотации, каждая на отдельной строке.

Для файла лога, указанного в параметре logfile, необходимо настроить ротацию с помощью logrotate:

/etc/logrotate.d/nfacctd
/var/log/hydra/hcd/nfacctd.log {
    daily
    rotate 90
    delaycompress
    dateext
    missingok
    su hcd hcd
    postrotate
        /usr/bin/killall -HUP nfacctd
    endscript
}

Не следует добавлять демон nfacctd в автозапуск. Он будет запускаться автоматически агентом HCD с правами системного пользователя hcd. Поэтому необходимо убедиться, что директория /etc/pmacct доступна этому пользователю.

Для применения изменений необходимо перезапустить nfacctd.

Настройка агента HCD

  1. Отредактируйте конфигурационный файл агента HCD, по умолчанию это файл /etc/hydra/hcd/hcd.conf Обычно конфигурация по умолчанию подходит и в ней нужно настроить только параметры доступа:

    # For Netflow (nfacctd)
    module current_statistics = on

    # For custom statistics format
    module external_statistics = off

    # Идентификатор коллектора трафика в АСР «Гидра».
    server id = 37301

    # IP-адрес и порт, к которому привязывается встроенный в hcd сервер XML-RPC при запуске.
    # По этому адресу АСР связывается с hcd для снятия статистики по трафику.
    # Обратите внимание, что в АСР нужно задать настройки управления коллектором (см. ниже) в соответствии с данными параметрами.
    server ip = 127.0.0.1
    server port = 8888

    # Логин и пароль на сервере XML-RPC для управления hcd
    server login = hydra
    server password = 123

    Обратите внимание что параметры module current_statistics и module external_statistics не могут быть включены одновременно.

  2. Запустите HCD в консольном режиме:

    user@server:~$ sudo /etc/init.d/hcd run

    Если все действия выполнены правильно, то должно появиться сообщение об успешном запуске примерно следующего вида:

    InstallSignalHandlers root INFO Installing signal handlers...
    CreateXMLRPCServer root INFO Initializing XML-RPC server at 127.0.0.1:8888...
    RunXMLRPCServer root INFO Starting XML-RPC server...
  3. Убедитесь, что процесс nfacctd запустился:

    user@server:~$ sudo ps aux|grep nfacctd
    hcd      16035  0.1  0.0  19740 12072 ?        S    May10  40:31 nfacctd: Core Process [default]
    hcd      16081  0.0  0.0  23072 14552 ?        S    May10  26:23 nfacctd: IMT Plugin [agg-ba]
    hcd      16082  0.0  0.0  20176 11644 ?        S    May10  26:50 nfacctd: IMT Plugin [agg-ab]
  4. Убедитесь, что Netflow-пакеты поступают в nfacctd и агрегируются:

    user@server:~$ sudo tcpdump -i eth0 udp port 9992
    listening on eth0, link-type EN10MB (Ethernet), capture size 65535 bytes
    20:06:27.965803 IP 90.151.176.22.23801 > 90.151.179.106.9992: UDP, length 1464
    20:06:27.966830 IP 90.151.176.22.23801 > 90.151.179.106.9992: UDP, length 1464
    20:06:27.966837 IP 90.151.176.22.23801 > 90.151.179.106.9992: UDP, length 1464

    user@server:~$ /usr/bin/pmacct -s -p /var/run/hydra/hcd/ipacc-agg-ab.pipe | head
    SRC_IP              DST_IP          DST_MASK  PACKETS  BYTES
    90.151.179.157      0.0.0.0         0         186      18297
    90.151.176.222      90.151.176.0    21        44       7788
    10.5.9.12           10.0.0.0        8         2        463
    90.151.176.107      0.0.0.0         0         513      239569
    ...

    Особое внимание следует уделить проверке названий и последовательности полей в первой строке вывода утилиты pmacct. Они должны называться именно так и идти именно в том порядке, как показано выше: SRC_IP DST_IP DST_MASK PACKETS BYTES
    Если пакеты по какой-то причине не агрегируются, попробуйте проверить настройки iptables.

Настройка АСР «Гидра»

  1. Войдите в АСР «Гидра».
  2. Найдите коллектор трафика (Оборудование -> Агенты -> Коллекторы трафика) и откройте форму его редактирования. Обычно он в системе уже существует и называется Collector.
  3. Введите настройки управления коллектором в соответствии с настройками, заданными в файле hcd.conf, и сохраните их:

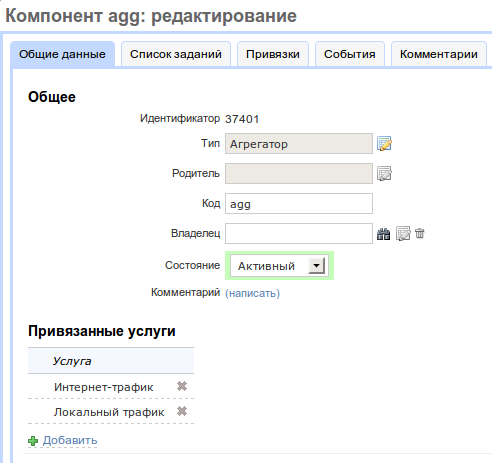

  4. Откройте вкладку Состав. Там должен быть один компонент с кодом agg. Откройте форму его редактирования и привяжите к агрегатору все услуги передачи данных, которые будут с его помощью тарифицироваться:
  5. Сохраните привязанные к агрегатору услуги, убедитесь, что агрегатор находится в состоянии Активный и вернитесь на вкладку Общие данные.
  6. Установите галочку Обработка статистики по трафику в реальном времени. Убедитесь, что коллектор также находится в состоянии Активный и сохраните настройки. В нижней части страницы должно появиться сообщение вида Создана задача «Получение текущей статистики коллектора трафика Главный коллектор».

Подготовка к запуску

  1. В АСР «Гидра» откройте форму редактирования параметров фирмы(Администрирование -> Параметры -> Параметры фирмы) и установите значение параметра Минимальный объём IP-трафика за сеанс для попадания в неучтённый, Мб в 0. Это позволит в случае возникновения ошибок тарификации определить их причину.
  2. В случае, если HCD и АСР «Гидра» находятся на разных серверах, убедитесь, что системное время на этих серверах синхронизируется по протоколу NTP и разница системного времени между серверами составляет не более 1 секунды.
  3. Убедитесь, что в АСР выполнены все условия для успешной тарификации трафика:
  • Введены все абоненты, по которым будет идти трафик (далее — «абоненты»), и для каждого их них выполняются нижеприведённые условия.
  • Абонент находится в активном состоянии.
  • У абонента заведено оборудование.
    • Абонентское оборудование находится в активном состоянии.
    • К абонентскому оборудованию привязаны IP-адреса/подсети (если сбор статистики выполняется с помощью Netflow/sFlow).
  • У абонента есть лицевой счёт.
  • В ПКТ значения "Адрес А" и "Адрес Б" указывают на справочники групп подсетей. В группе подсетей оператора должны быть указаны все подсети используемые оператором связи (синхронизированы с /etc/pmacct/networks.lst).
  • У абонента есть договор на оказание услуг в состоянии Актуален.
    • К абонентскому договору непосредственно или через базовый договор (поле Базовый договорна форме редактирования договора на оказание услуг) привязан приказ по ценам (далее — «ПЦ») с одним или несколькими тарифными планами.
      • ПЦ находится в состоянии Актуален.
      • В ПЦ заданы цены и другие характеристики для услуг передачи данных (как правило, они называются Интернет-трафик вх., Локальный трафик вх.и т.д.).
        • Для услуг передачи данных в справочнике номенклатуры заданы классы трафика.
  • У абонента есть действующая подписка на тарифный план.
    • По тарифному плану выставлен инвойс (вкладка Услуги -> Текущие услуги).
      • Инвойс находится в состоянии Актуален или Подготовлен.
      • Текущая дата попадает в период действия инвойса.

Запуск и тестирование

  1. Запустите задание Получение текущей статистики коллектора трафика Главный коллектор (Администрирование -> Задания или форма редактирования коллектора трафика, вкладка Задания). Дождитесь завершения сеанса.
  2. Проверьте логи выполнения задания на интерфейсе. Как правило, при первом запуске выдается информация о том, что был обнаружен неучтенный трафик.

Возможные ошибки при выполнении задания:

  • TNS:no listener (TNS: нет прослушивателя). АСР не может установить сетевое соединение с агентом HCD по указанным в настройках реквизитам. Проверьте настройки.

Анализ неучтенного трафика

  1. Войдите в АСР «Гидра» и откройте отчёт по неучтённому трафику (Отчёты -> Неучтённый трафик).
  2. Установите подходящий фильтр по периоду и добавьте в настройки отчёта следующие аналитики:
    • Направление
    • Объём (СУММ)
    • Услуга
    • IP/Подсеть A
    • Маска подсети A
    • IP/Подсеть B
    • Маска подсети B
    • Причина
    • Объект
  3. Запустите отчёт и дождитесь его выполнения.
  4. Если в результатах отчёта нет ни одной строки, это может объясняться следующими причинами:
    • Не настроен параметр Минимальный объём IP-трафика за сеанс для попадания в неучтённый (см. #Подготовка к запуску).
    • Дата/время данных по трафику не попадает в период, за который сделан отчёт.
    • Статистика по трафику не поступает в АСР.
    • Весь трафик был успешно тарифицирован.

Передача статистики из внешнего источника

Предназначение

Агент hcd позволяет собирать статистику не только с помощью протоколов NetFlow/sFlow, но и из любых других источников, например, от интеллектуальных устройств Cisco SCE (формат RDR). Также эта функция полезна при использовании АСР «Гидра» в датацентрах и у крупных операторов связи, где поток пакетов NetFlow, поступающий с маршрутизаторов, превышает 20-30 МБит/с. При таких объемах трафика демон nfacctd может не успевать обрабатывать все поступающие на него пакеты NetFlow. В этом случае рекомендуется использовать пакет flow-tools, собирать NetFlow в архив и периодически делать по нему отчеты с помощью утилиты flow-report, результаты которой передавать в HCD с помощью функции загрузки статистики с внешнего источника.

Отличия в настройке HCD

Конфигурация HCD отличается от стандартной тем, что в данном случае не используется pmacct. Соответственно, помимо стандартных настроек в файле hcd.conf нужно сделать еще следующие:

module current_statistics = off
module external_statistics = on # (по умолчанию отключено)

# ...

aggregator autostart = off
aggregator autoattach = off

Формат данных для передачи статистики

Статистика от внешних источников передаётся в HCDв формате CSV, разделитель полей — точка с запятой («;»). Одна строка статистики выглядит следующим образом:

EXT_GOOD_ID;EXT_OBJECT_ID;D_BEGIN;D_END;ADDR_1/MASK_1;ADDR_2/MASK_2;BYTES

Название поля

Описание

EXT_GOOD_ID

Идентификатор услуги из АСР «Гидра»

EXT_OBJECT_ID

Код оборудования из АСР «Гидра»

D_BEGIN

Дата начала потока данных (Unix timestamp, в UTC)

D_END

Дата окончания потока данных (Unix timestamp, в UTC)

ADDR_1/MASK_1

IP-адрес (подсеть) отправителя и его маска в CIDR-формате. Для IP-адресов значение маски 32

ADDR_2/MASK_2

IP-адрес (подсеть) получателя и его маска в CIDR-формате

BYTES

Объем данных в байтах

Пример:

39501;;1291242554;1291242554;10.5.10.6/32;0.0.0.0/0;900

Если оборудование передает статистику по входящему и исходящему трафику в одном пакете, то на каждый пакет данных от оборудования должно приходиться две строки для передачи в HCD— для входящего трафика одна строка (например, услуга Интернет вх.), для исходящего — вторая (Интернет исх.).

Если для каждой строки статистики заданы поля EXT_OBJECT_ID и EXT_GOOD_ID, то поля ADDR_1/MASK_1 и ADDR_2/MASK_2 можно оставить пустыми. Если же код оборудования и ID услуги неизвестны, то адреса и маски нужно обязательно указывать, чтобы АСР смогла подобрать услугу по классам трафика (задаются в настройках услуг в справочнике номенклатуры), а оборудование — по IP-адресу.

Примечание. Для успешной тарификации трафика загружаемого из файла поле ADDR_2/MASK_2 должно в точности соответствовать значению поля "Адрес Б" из состава действующего ПКТ. Использование групп подсетей в качестве адреса Б в ПКТ будет невозможно.

Передача статистики

Статистика от внешних источников поступает в HCD с помощью утилиты hcdctl, входящей в состав этого пакета. Вызывать её нужно следующим образом:

user@server:~$ hcdctl.py [OPTIONS] putfile <statistics name>

В качестве опций обычно нужно указывать:

  • -f <имя файла статистики>
  • -u http://user:password@host:port (для авторизации на HCD)

В аргументе <statistics name> нужно передавать название статистики. Оно состоит из кода агрегатора в АСР (обычно agg) и окончивается на -ab (для статистики по исходящему трафику) или -ba (для статистики по входящему трафику).

Если для идентификации услуги и оборудования в статистике используются поля EXT_OBJECT_ID и EXT_GOOD_ID, то статистику и по входящему, и по исходящему трафику можно передавать в одном файле, и в аргумент <statistics name> передавать agg-ab. Если же услуга и оборудование определяются по IP-адресам (ADDR_1/MASK_1 и ADDR_2/MASK_2), то нужно разделять статистику на два файла и загружать её в HCD в два приема — в одном файле должна быть статистика по исходящему трафику (agg-ab), а во втором — по входящему (agg-ba).

Пример:

user@server:~$ hcdctl.py -f /tmp/stat-out.txt -u http://hydra:q123@127.0.0.1:8888 putfile agg-ab
user@server:~$ hcdctl.py -f /tmp/stat-in.txt -u http://hydra:q123@127.0.0.1:8888 putfile agg-ba

Примечания

При возникновении ошибки переполнения буфера записи:

/var/log/hydra/hcd/nfacctd.log
WARN ( agg-print/print ): Unable to write data: try with a larger 'print_cache_entries' value.

необходимо добавить в /etc/pmacct/nfacctd.conf строку:

/etc/pmacct/nfacctd.conf
print_cache_entries[agg-ab]: 32771

где agg-ab - название агрегатора, после чего выполнить перезапуск агентов и проверить их работу:

user@server:~$ sudo /etc/init.d/ncd stop
user@server:~$ sudo /etc/init.d/nfacct stop
user@server:~$ sudo /etc/init.d/hcd start
user@server:~$ sudo ps aux | grep nfacctd

При необходимости значение параметра можно еще увеличить.



На этапе настройки HCD, если очень хочется его проверить сразу, можно не дожидаться, пока клиент настроит отправку netflow и попинать его вручную вот этим. На машине с докером выполняем

docker run -it --rm networkstatic/nflow-generator -t {адрес сервера предбиллинга} -p 9992
